하이브리드 스테퍼 모터란?
Nov 15, 2023
A하이브리드 스테퍼 모터는 이름에서 알 수 있듯이 기존의 두 가지 스테퍼 모터 유형, 즉 가변 자기 저항(VR) 스테퍼 모터와 영구 자석(PM) 스테퍼 모터 간의 하이브리드입니다. 기술이 발전함에 따라 정밀도와 적응성에 대한 요구가 증가함에 따라 하이브리드 스테퍼 모터가 혁신의 핵심 초점이 되었습니다. 이 블로그에서는 하이브리드 스테퍼 모터의 독특한 구조, 작동 원리, 이점 및 응용 분야를 포함한 여러 측면에서 소개합니다.
I 하이브리드 스테퍼 모터 구조

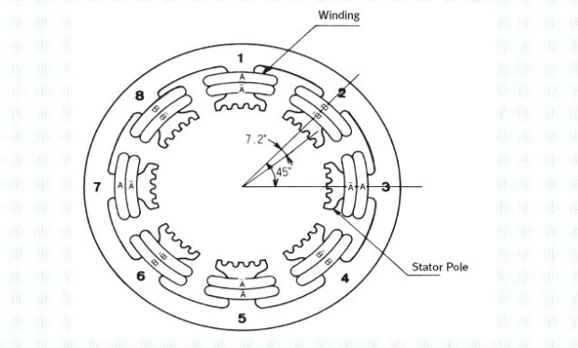

하이브리드 스테퍼 모터는 다양한 스테퍼 모터 유형의 최고의 기능을 결합한 독특한 디자인을 자랑합니다. 핵심은 고정자와 회전자의 두 가지 주요 구성 요소로 구성됩니다. 적층된 강자성 재료로 만들어진 고정자는 회전자를 둘러싸고 방사형 패턴으로 배열된 톱니형 극을 특징으로 합니다. 이 극은 고정자 권선으로 감겨져 모터 작동에 필요한 임계 자기장을 형성합니다.

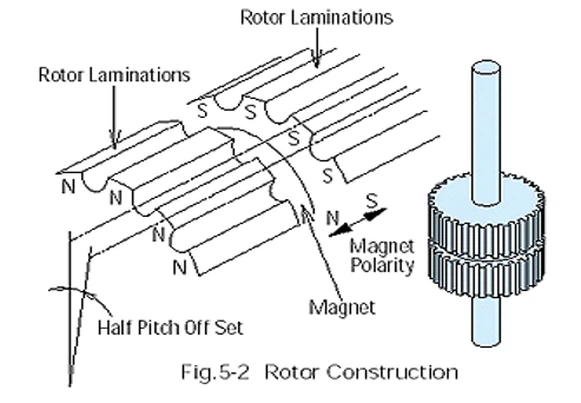

반면, 모터 중앙에 위치한 로터에는 영구 자석과 자체 톱니 세트가 장착되어 있습니다. 이 자석은 작동 중에 고정자의 자기장과 상호 작용하여 모터의 효율성과 정밀도를 향상시킵니다. 하이브리드 스테퍼 모터 구조에 가변 자기 저항과 영구 자석 원리가 독창적으로 결합되어 강력하고 적응성이 뛰어난 전기 기계 장치가 탄생하므로 정확성과 다양성이 요구되는 응용 분야에 선호되는 선택이 됩니다.
II 하이브리드 스테퍼 모터 작동 원리
하이브리드 스테퍼 모터의 작동 원리에는 자력의 조화로운 상호작용이 포함됩니다. 모터가 작동 중일 때 고정자 권선에 순차적으로 전원이 공급되어 회전자의 톱니를 끌어당기는 자기장이 생성됩니다. 이 프로세스는 가변 릴럭턴스 원리를 따르므로 정확한 이동과 위치 지정이 보장됩니다.
동시에 영구자석으로 무장한 로터는 토크 유지에 기여합니다. 이 유지 토크는 모터가 정지해 있을 때 의도하지 않은 변속을 방지하여 작동 안정성을 높여줍니다. 가변 저항과 영구 자석 원리 사이의 섬세한 춤은 하이브리드 스테퍼 모터의 작동 본질을 정의하여 전기 펄스를 제어된 기계적 움직임으로 변환하는 안정적이고 정밀한 도구로 만듭니다.
III 하이브리드 스테퍼 모터의 장점
하이브리드 스테퍼 모터는 전기 기계 시스템 분야에서 수많은 장점을 자랑합니다.
하이브리드 스테퍼 모터의 중요한 이점 중 하나는 모션 제어 시스템에서 높은 분해능을 제공할 수 있다는 것입니다. 이 모터는 기존 스테퍼 모터에 비해 스텝 해상도가 더 미세하여 정확한 위치 지정과 부드러운 움직임이 가능합니다. 이 속성은 정확성과 정밀도가 가장 중요한 3D 프린팅, CNC 가공, 로봇 공학과 같은 응용 분야에서 특히 중요합니다.
토크 측면에서 하이브리드 스테퍼 모터는 토크 유지와 스텝 분해능 간의 탁월한 균형을 제공합니다. 가변 릴럭턴스 모터와 영구 자석 스테퍼 모터의 장점을 결합한 하이브리드 설계는 향상된 토크 성능에 기여합니다. 따라서 모터가 외부 힘에 대해 위치를 유지해야 하는 로봇 공학과 같이 높은 토크와 정밀 제어가 모두 필요한 응용 분야에 적합합니다.
하이브리드 스테퍼 모터 구조의 단순성은 또 다른 주목할만한 장점입니다. 부품 수가 적고 설계가 단순하기 때문에 이러한 모터는 제조가 더 쉬울 뿐만 아니라 신뢰성과 내구성도 더 좋습니다. 구성이 단순하기 때문에 하이브리드 스테퍼 모터는 유지 관리가 덜 필요하고 기계적 고장이 발생할 가능성이 적기 때문에 비용 효율적인 선택이 됩니다.
또한 하이브리드 스테퍼 모터는 전력 소비가 낮아 에너지 효율적이고 환경 친화적입니다. 이러한 모터의 설계 특징은 전력 손실과 열 발생을 줄여 전기 에너지를 보다 효율적으로 활용하는 데 기여합니다. 이 특성은 배터리 구동 장치, 휴대용 전자 장치 및 엄격한 전력 제한이 있는 기타 응용 분야와 같이 에너지 효율성이 우선시되는 응용 분야에서 특히 중요합니다.
SIT는 가장 작은 것부터 다양한 크기의 하이브리드 스테퍼 모터를 공급합니다.NEMA 6 하이브리드 스테퍼 모터~로가장 큰 NEMA34 하이브리드 스테퍼 모터. 모터에 대한 귀하의 요구 사항을 알려주시면 당사 엔지니어가 귀하의 응용 분야에 가장 적합한 솔루션을 찾으려고 노력할 것입니다.
