22mm 기어드 브러시리스 DC 모터

22mm 기어드 BLDC 모터는 Φ22mm의 프레임 크기를 가지며, 22mm 경제형 유성 기어박스와 원형 22mm 브러시리스 DC 모터로 구성됩니다. 기어비가 4:1부터 100:1까지인 2가지 표준 모델로 제공됩니다. 브러시리스 기술의 장점을 결합함으로써 이러한 모터는 효율적이고 내구성 있는 성능을 보장하는 동시에 가변 기어 비율을 통해 다양한 용도에 적합하고 다용도로 사용할 수 있습니다.

문의 보내기

빠른 배송
품질 보증
사용자 정의 가능

제품 소개

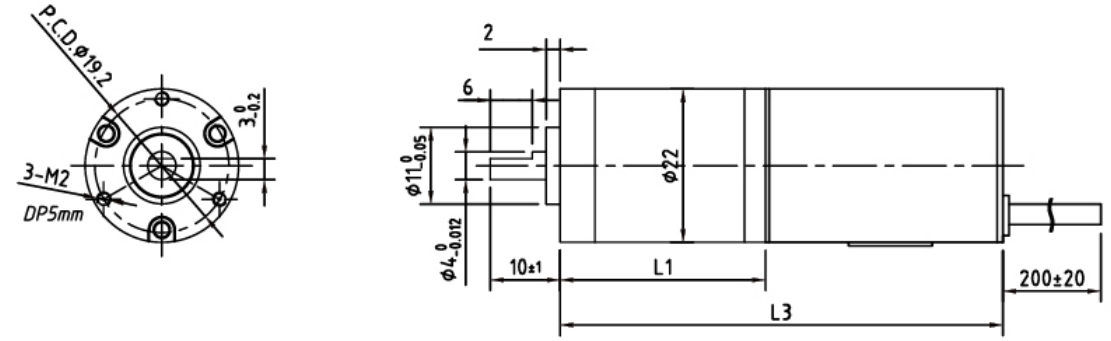

기계적 치수

Mechanical Dimension

일반 사양

권선 유형	별
홀 효과 각도	120도(전기 각도)
샤프트 축방향 유격	0.025 밀리미터
주변 온도	0도 -+50도(결로 없음))
주변 습도	<85% (결로 없이)
최대. 방사형 힘	20N
최대. 축력	5N
절연 등급	클래스 B
유전 강도	one minute@500VAC.5mA
절연저항	최소 100MΩ@500VDC

전기 연결

리드 NO.	리드 색상	리드 게이지	연결
1	빨간색	UL1007/26AWG	증권 시세 표시기
2	검은색		접지
3	노란색		홀 A
4	하얀색		B홀
5	파란색		C홀
6	주황색	UL1007/22AWG	페이즈 U
7	녹색		5단계
8	갈색		W단계

기어박스 매개변수

단계		1단계		2단		3단
비율		4	5	20	25	64	100
길이 L1	밀리미터	19		24.5		30
길이 L2	밀리미터	21		26.5		32
정격 부하	Nm	0.3		0.5		0.8
최대 하중	Nm (나노미터)	1.2		1.2		1.2
효율성 θ	%	85%		75%		65%
백래시	도	1도 이하		2도 이하		3도 이하
무게	킬로그램	0.2		0.25		0.3
실행 환경 온도	도	-20도 ~90도(저온 맞춤 설정 가능)
공칭 입력 속도 n1N	.rpm	3000
최대. 입력 속도 n1B	.rpm	5000
기어박스 보호 수준	IP (영문)	54
매끄럽게 하기		생활 그리스 윤활
소음	데시벨	50dB/1m
서비스 수명	시간	~5000

모터 기술 사양

모델 번호.	역기전력 상수	정격전압	속도	정격 토크	힘	정격 전류	무부하 속도	무부하 전류	저항/라인-라인	인덕턴스/라인-라인	길이
	V/krpm	VDC	.rpm	N.m	W	A	rpm	A	Ω	MH	밀리미터
22BL02103-0009-XXX	1.7	24	10000	0.008	8.5	0.72	14000	0.25	9.7	1.67	40
22BL02402-0053-XXX	3.5	24	6000	0.011	7	0.54	8900	0.11	13.9	3.79	50

비고: 고객은 최종 완성된 모터의 속도와 토크만 제공하면 되며 당사는 귀하의 응용 분야에 적합한 모터와 기어박스를 선택해 드립니다.

자주하는 질문

Q: 기어드 BLDC 모터 제어에서 피드백 장치의 역할은 무엇입니까?

A: 기어드 BLDC 모터 제어의 피드백 장치는 모터 속도와 위치에 대한 중요한 데이터를 제공합니다. 인코더나 리졸버와 같은 이러한 센서는 실시간 정보를 제어 시스템에 전달하여 정확한 제어를 유지하는 데 필요한 조정을 수행할 수 있도록 합니다. 피드백 장치는 정확도를 향상시켜 폐쇄 루프 제어를 허용하고 모터가 원하는 속도와 위치를 유지하도록 도와주므로 정밀도가 요구되는 응용 분야에 필수적입니다.

Q: 기어 BLDC 모터는 기어가 없는 BLDC 모터보다 더 효율적입니까?

A: 기어드 BLDC 모터는 일반적으로 기어 감속 시스템 덕분에 높은 토크와 낮은 속도가 필요한 작업에서 더 높은 효율성을 제공합니다. 이와 대조적으로 기어가 없는 BLDC 모터는 더 높은 속도를 제공하는 데 탁월하지만 토크가 필요한 응용 분야에서는 효율성이 떨어질 수 있습니다. 기어식 BLDC 모터와 비기어식 BLDC 모터 사이의 선택은 특정 애플리케이션 요구 사항과 속도와 토크 효율성 간의 균형 필요성에 따라 달라집니다.

Q: 할인을 해주실 수 있나요?

A: 네, 주문 수량에 따라 할인이 가능합니다. 우리의 가격은 시장에서 경쟁력이 있으며 할인율은 특정 수량에 따라 달라집니다. 귀하가 필요로 하는 실제 수량을 알려주시면 그에 따라 적용 가능한 할인 혜택을 제공해 드릴 수 있습니다.

Q: 주문하기 전에 공장을 방문할 수 있나요?

답: 물론이죠. 우리 공장을 방문해 주셔서 대단히 환영합니다. 출국 전 방문 계획을 알려주시면 안내를 도와드리며, 가능하다면 지정된 시간에 픽업을 준비해 드립니다. 우리는 귀하를 직접 만나서 우리 시설을 둘러보기를 기대하고 있습니다.
